詳情介紹:
　　環(huán)氧云鐵中間漆是防腐耐候涂層的中間漆品種，在橋梁、儲罐、建筑鋼結(jié)構(gòu)領(lǐng)域廣泛應(yīng)用。環(huán)氧云鐵中間漆可增強(qiáng)涂層的防銹能力，提升表面效果，抵抗光線對涂層的破壞。
　　環(huán)氧云鐵中間漆組分一由環(huán)氧樹脂、云母氧化鐵為主的防銹顏料、體質(zhì)顏料、溶劑、助劑等組成，組分二為固化劑。
　　雙洲涂料中間漆產(chǎn)品主要包括環(huán)氧云鐵中間漆、環(huán)氧厚漿漆、環(huán)氧中間漆，可根據(jù)不同的使用環(huán)境選擇，具體咨詢雙洲銷售人員。
　　主要用途
　　環(huán)氧云鐵中間漆主要用于大氣環(huán)境和橋梁防腐浪濺區(qū)等?？赏垦b于橋梁、鐵塔、船舶、油罐外壁、建筑鋼結(jié)構(gòu)、管道、港口碼頭、混凝土結(jié)構(gòu)等。
　　在橋梁防腐領(lǐng)域環(huán)氧云鐵中間漆使用極為廣泛，具體可查看橋梁漆涂裝配套相關(guān)頁面

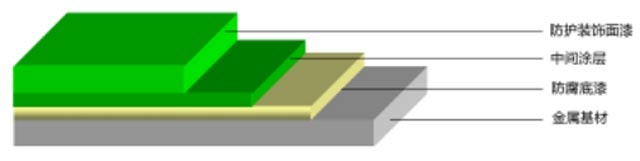

　　配套體系
　　底漆：環(huán)氧富鋅底漆、無機(jī)富鋅底漆、冷鍍鋅漆、環(huán)氧底漆、環(huán)氧磷酸鋅底漆
　　封閉漆：環(huán)氧封閉漆
　　中間漆：環(huán)氧云鐵中間漆
　　面漆：丙烯酸聚氨酯面漆、氟碳面漆、聚硅氧烷面漆
　　施工工藝
　　表面處理
　　被涂的鋼鐵表面，必須徹底清除油污、氧化皮、鐵銹、舊涂層等，可采取拋丸或噴砂方法，達(dá)瑞典除銹標(biāo)準(zhǔn)Sa2.5級，粗糙度達(dá)30~70μm；也可采用手工除銹方法，達(dá)瑞典除銹標(biāo)準(zhǔn)ST3級，粗糙度達(dá)30-70μm。
　　涂刷過環(huán)氧底漆、環(huán)氧磷酸鋅底漆的涂層，要求表面無油污、潔凈，超過7天的干燥時(shí)間需要進(jìn)行拉毛處理增強(qiáng)附著力。
　　對于環(huán)氧富鋅底漆等涂層，需要確定表面無鋅鹽生產(chǎn)，如有鋅鹽要及時(shí)除去。
　　油漆混合
　　按比例稱重兩組分，將固化劑緩緩倒入主漆當(dāng)中，并攪拌均勻。靜置10～30min分鐘（熟化階段）。配制好的油漆在適用期內(nèi)用完。根據(jù)采用的施工方式、油漆品種等，加入稀釋劑調(diào)整施工粘度。

溫度	5℃	20℃	30℃
時(shí)間	12hrs	8hrs	6hrs

　　施工方法
　　環(huán)氧云鐵中間漆可噴涂、刷涂、輥涂，其中推薦采用高壓無氣噴涂，涂裝厚度大，節(jié)省人力物力，是目前比較主流的涂裝工藝。

噴嘴尺寸	出口壓力	稀釋比率（質(zhì)量比）
0.43mm-0.53mm	10-15MPa	5-15%

　　環(huán)境要求
　　施工條件：環(huán)境溫度：5℃～40℃；相對濕度：25%～85%
　　底材溫度：基材表面溫度高于露點(diǎn)3℃
