詳情介紹:
　　柴油車消聲器耐高溫漆相比普通耐高溫漆耐鹽霧指標提升，防腐性能優異。
　　適用于農機、建機等柴油車輛的排氣系統耐高溫涂料。也用于摩托車排氣筒、消聲器耐高溫涂料。


　　適用底材：
　　碳鋼、鑄鐵、冷軋鋼、鍍鋁板等。
　　應用領域：

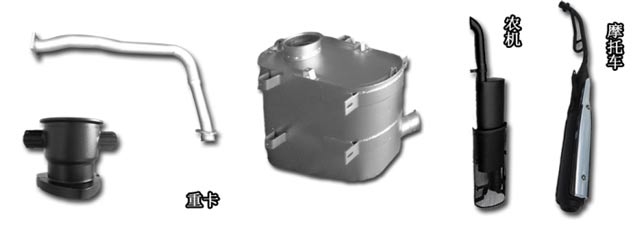

　　雙洲牌消聲器排氣管耐高溫漆已成功應用于商用汽車、農用車、摩托車、越野汽車的排氣系統的涂裝，起到防腐及裝飾作用。
　　成功案例：
　　一拖集團、時風集團、中聯重機、約翰迪爾；陜汽重卡、大運重卡、一汽解放、中國重汽等。
　　技術指標

光澤	1-1.5
粘度（涂-4）	30～50s
干燥時間	烘干：210～220℃：40分鐘
比重	1.75
柔韌性	1mm
附著力	1級
耐沖擊強度	50kg·cm
耐熱性	500-800℃，4h
耐鹽霧，中性	（210℃～220℃，烘干）96h

　　漆膜厚度：底漆：30～40μm;面漆：25～35μm;
　　稀釋劑：專用稀釋劑
　　工具清洗：專用稀釋劑
　　熟化時間：攪拌均勻方可使用
　　適用期：無限制
　　施工方法：手工噴涂、靜電噴涂

項目	稀釋量（質量）	靜電值	噴出壓力
底漆	40%	15～50KΩ	10～20MPa
面漆	40%	15～50KΩ	10～20MPa

　　施工時攪拌均勻，不得有沉淀、色差等現象；
　　表面處理：
　　被涂基材必須徹底清除油污、氧化皮、鐵銹、舊涂層等，可采用拋丸噴砂方法達到標準sa2.5級也可手工除銹達到標準st3級，粗糙度達30～70μm；
　　施工條件：
　　環境溫度：2℃～40℃；相對濕度：25%～75%;
　　注：本說明書有關數據是在實驗室取得，實際使用時由于環境變化，實測數據可能與之略有不同。以上數據如有改變，以本公司說明書為準，不另行通知。
